Descrição

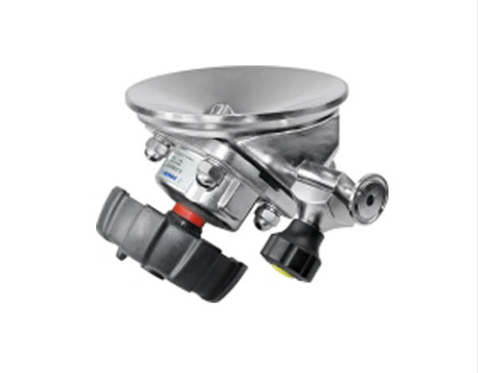

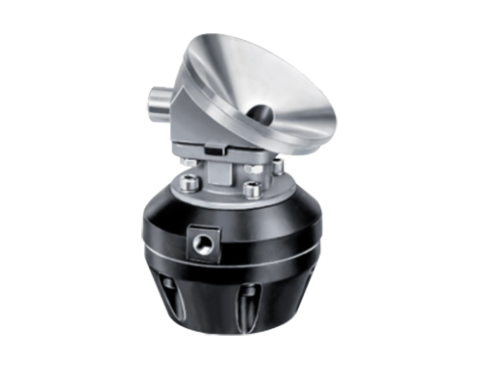

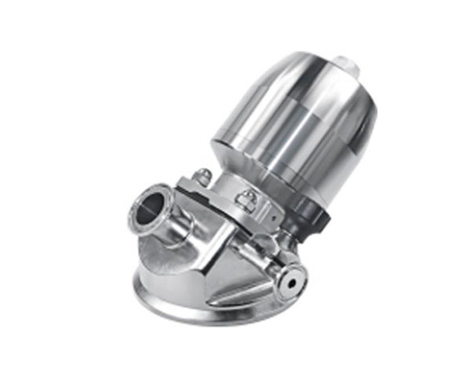

A válvula pneumática de fundo de tanque tipo diafragma é utilizada para descarregar o meio diretamente do tanque, sem retenção na câmara.

◆ Tamanhos: 1″ a 4″, DN25 a DN100
◆ Temperatura máxima:
• –30 a 150 °C (dependendo do diafragma, atuador em aço inox)
• –30 a 130 °C (dependendo do diafragma, atuador plástico)

◆ Pressão máxima – unidirecional (ΔP = 100%):
• Normalmente fechada: borracha 8 bar, PTFE 6 bar (opção)
• Normalmente fechada: borracha 6 bar, PTFE 4,5 bar (padrão)
• Normalmente aberta e dupla ação: borracha 8 bar, PTFE 6 bar

◆ Combinações com diferentes atuadores podem atingir pressões mais altas
◆ Corpo forjado: 1.4404 / 316L / 1.4435 NB2
◆ Corpo fundido: 1.4404 / 316L
◆ Conexões: solda, clamp, flange, rosca
◆ Estrutura do corpo: 2 vias, 3 vias e outras configurações
◆ Diafragma: EPDM + PTFE (dupla camada), EPDM, silicone, FPM (Viton)
◆ Certificações: 3A-54-02 / 1580, PED 97/23 EC, FDA 177.2600
